ALF35RS DUOC Schutzbelüftung



f-air-tec ALF35RS DUOC Atemluftfiltersystem (Schutzbelüftung)

Unsere bewährte f-air-tec ALF35RS mit modernster RFID Technologie wurde komplett überarbeitet.
Der Einsatz unserer RFID Technik für die Filterüberwachung war der erste Schritt einer Reihe von Neuheiten.
Jetzt, im zweiten Schritt, wurde die elektronische Steuerung und Regelung der modernen Schutzbelüftungsanlage (Atemluftversorgungsanlage) an die neuen Herausforderungen angepasst. Danach hat die Schutzbelüftung ein neues Filtergehäuse aus Carbon und zwei neue Hochleistungs-Miniaturgebläse bekommen.

Die f-air-tec ALF35RS DUOC ist ein komplettes Atemluftfiltersystem (Schutzbelüftungsanlage) für Fahrerkabinen und Steuerstände in kontaminierten Bereichen. Der Maschinenbediener wird vor den in der Umgebungsluft befindlichen Gasen, Dämpfen, Stäuben und Sporen zuverlässig geschützt.
In den Steuerständen oder Fahrerkabinen wird ein Überdruck von 100 bis 300 Pascal (1-3 mBar) erzeugt um das Eindringen der Schadstoffe in die Kabine zu verhindern.

Die Schutzbelüftungsanlage besteht aus:

– Filtergehäuse
– Kabinenlüfter
– Steuerung
– Fliehkraftabscheider
– Schwebstofffilter H13
– Gasfilter A alternativ ABEK Hg oder Ionentauscher

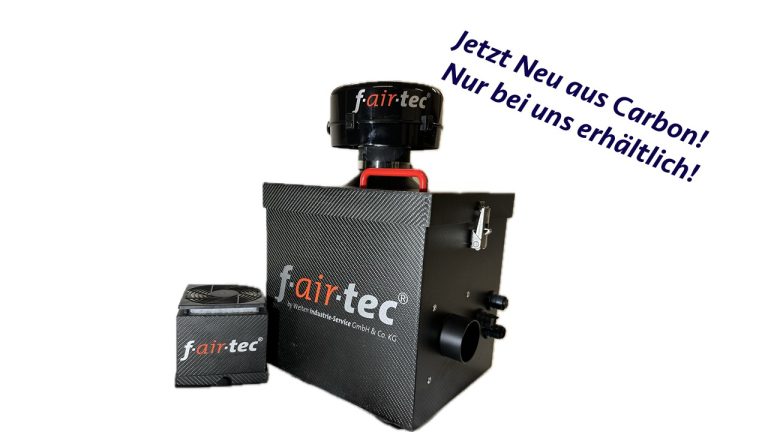

Das Filtergehäuse mit Deckel und der Kabinenlüfter sind vollständig aus Kohlefaserverstärktem Kunststoff (CFK) hergestellt.

Wahlweise gibt es die Schutzbelüftung auch weiterhin aus rostfreiem Edelstahl (1.4301).

1

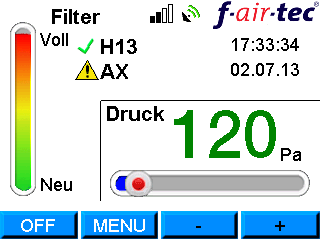

Grundbild der f-air-tec ALF35RS
Balkendiagramm der Filterbeladung
Partikelfilter H13
Gasfilter AX mit Warnsymbol (fast voll)
GSM / GPS Signal
Datumsanzeige
Uhrzeit
Balkendiagramm des eingestellten Überdruckes

Abmessungen: Länge/Breite/Höhe

– Filtergehäuse: ca. 300mm x 265mm x 300mm
– Gewicht: ca. 10,7 kg inklusive Filter
– Steuerung: ca. 120mm x 100mm x 40mm
– Kabinenlüfter: ca. 130mm x 130mm x 120mm

Funktion:

  • Ein/Ausschalter, mit grüner Kontrolllampe
  • Anzeige und Erkennung der eingelegten Filter
  • Kabinenfilter in Funktion und Filter eingelegt
  • Kabinenüberdruck regelbar zwischen 110 – 300 Pascal
  • Druckanzeige als Zahl und als Balkendiagramm
  • Anzeige des Verschmutzungsgrades der Filter
  • Logdatei in der alle wichtigen Betriebsdaten gespeichert werden
  • Optional GPS / GSM Modul zur Datenübertragung
  • CO Sensor im Kabinenlüfter
  • Gassensoren in der Schutzbelüftung
  • Messung der relativen Feuchte im Filtergehäuse
  • Temperaturabgleich
  • Temperatur in der Fahrerkabine

Steuerung:

  • Gehäuse aus Aluminium (schwarz)
  • Abmessung 120 x 100 x 40 mm
  • Display mit einstellbarer Beleuchtung
  • Bedienertasten aus Edelstahl
  • Überdruck im Rahmen der BGI 581 regelbar
  • Wunschdruck konstant nach dem Einschalten
  • Optische und akustische Warneinrichtung

Anzeigen

  • Datum, Uhrzeit
  • Ist-Druck, als Balkendiagramm und mit Zahl dargestellt
  • eingelegte Filter (Anzeige ob und welche Filter)
  • Kabinenlüfter mit Filter Betriebsbereit

System Setup
Betriebsdaten Filteranlage

  • Seriennummer
  • Betriebsstunden
  • Betriebsstunden seit letzter UVV
  • nächster UVV Termin (nach 1 Jahr oder 500 BStd.)

Filter H 13

  • Artikelnummer
  • Seriennummer
  • Betriebsstunden
  • Datum der ersten Installation
  • max. Betriebsstunden können ab Werk auf Wunsch eingestellt werden

Gasfilter A (ABEK- Hg, AX, D-Rahmen)

  • Artikelnummer
  • Seriennummer
  • Betriebsstunden
  • Datum der ersten Installation
  • max. Betriebsstunden können ab Werk auf Wunsch eingestellt werden

Uhrzeit einstellen

  • Einstellung von Datum und Uhrzeit

Helligkeit einstellen

  • Einstellung der Beleuchtung

Service

  • Firmenanschrift mit Hotline Telefonnummer

Sprache einstellen

  • Deutsch
  • Englisch
  • Niederländisch
  • Polnisch
  • jede weitere Sprache auf Wunsch

Meldungen im Klartext

  • Filter einsetzen (keine oder Filter falsch eingesetzt)
  • Kabinenfilter einsetzen (Nicht angeschlossen oder kein Filter eingelegt)
  • Druck fehlerhaft (Display rot, Türen oder Fenster nicht richtig geschlossen)
  • Termin für UVV abstimmen (nach 1 Jahr )
  • Warnung über den bevorstehenden Filterwechsel
  • Anzeige nach dem Einschalten ob und welche Filter gewechselt wurden

Stromversorgung:

  • 24 V DC, bei ca. 7A. Leistung
  • 12 V DC auf Wunsch möglich
  • Einsatz in kontaminierten Bereichen
  • Ausgelegt, berechnet und montiert gem. BGI 581
  • Aktivkohlefilter gegen Gase und Dämpfe
  • Individuelle Auslegung für jeden Einsatzbereich
  • Sicherheitserhöhung durch Gassensoren

Unsere f-air-tec ALF35RS DUOC Kabinenschutzbelüftung übertrifft die Anforderungen der DGUV 004-001 (BGI 581 „Fahrerkabinen mit Anlagen zur Atemluftversorgung auf Erdbaumaschinen und Spezialmaschinen des Tiefbaues ehem. ZH 1/84.)
